استراکچر و سازه پنل خورشیدی؛ از طراحی و ساخت تا استانداردهای ۱۴۰۵

در مسیر حرکت به سوی انرژی پاک، بسیاری از ما بر روی فناوری پنل های خورشیدی و قدرت اینورترها تمرکز می کنیم. اما یک قهرمان خاموش و حیاتی در این سیستم وجود دارد که پایداری، ایمنی و بازدهی بلندمدت کل سرمایه گذاری شما به آن گره خورده است: استراکچر و سازه پنل خورشیدی. این اسکلت فلزی چیزی فراتر از یک نگهدارنده ساده است؛ یک سیستم مهندسی دقیق است که از دارایی ارزشمند شما در برابر خشم طبیعت محافظت می کند.

این مقاله یک راهنمای جامع و کامل است که شما را از سطح مبتدی به پیشرفته می رساند. ما ابتدا تمام اصول، انواع استراکچر پنل خورشیدی، و نکات کلیدی برای انتخاب استراکچر پنل خورشیدی را بررسی می کنیم. سپس، با ورود به جزئیات فنی و مهندسی، به شما نشان می دهیم که چرا طراحی سازه پنل خورشیدی یک دانش تخصصی است. هدف ما این است که پس از مطالعه این متن، هیچ سوالی در ذهن شما باقی نماند.

استراکچر پنل خورشیدی چیست؟

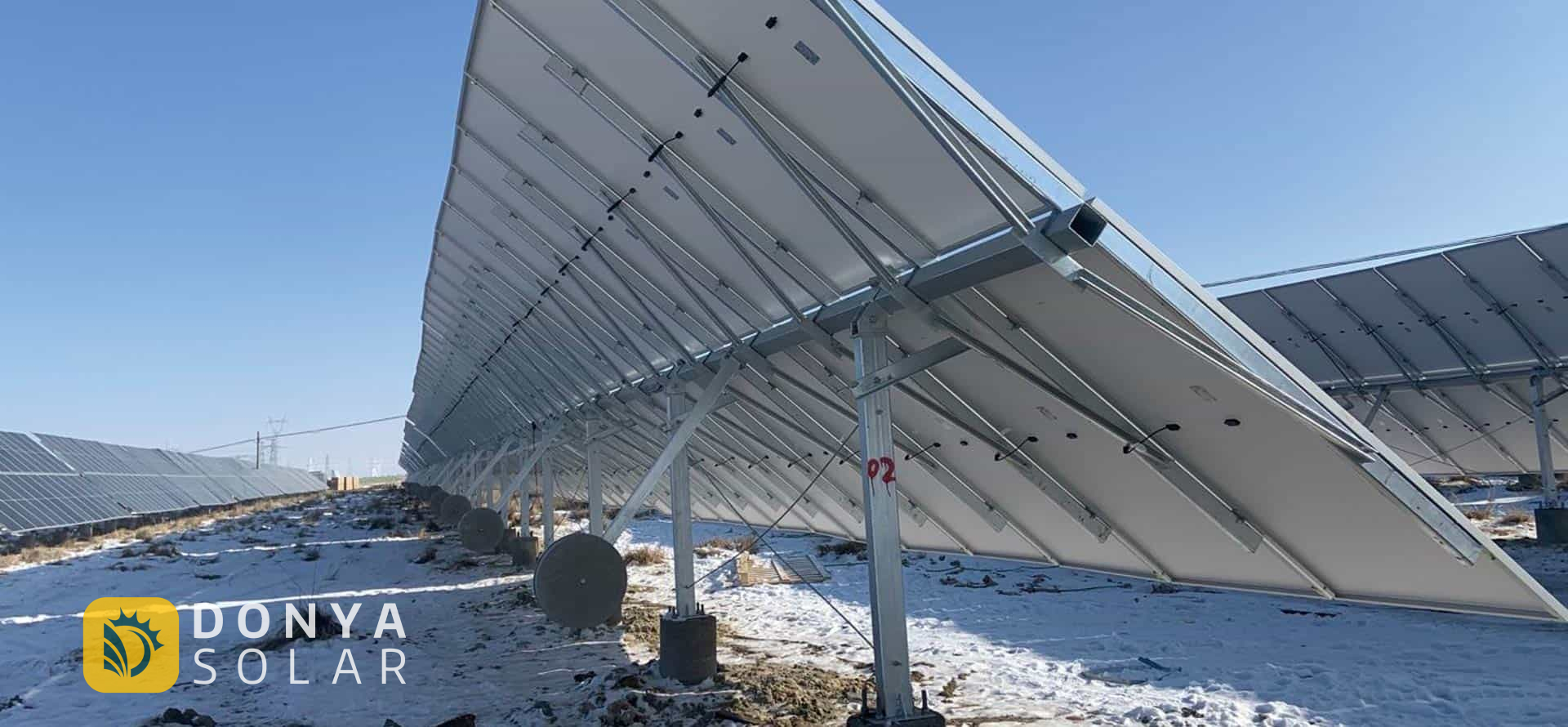

استراکچر پنل خورشیدی (Solar Structure) یک اسکلت فلزی از جنس آلومینیوم یا فولاد گالوانیزه است که وظیفه نگهداری پنل ها در زاویه مشخص و محافظت از آن ها در برابر نیروهای مخرب باد و برف را بر عهده دارد. طراحی این سازه ها یک دانش مهندسی است؛ چرا که پایداری کل سیستم به مهار نیروهای دینامیکی توسط بادبند (Bracing) و همچنین تنظیم دقیق زاویه تیلت (Tilt Angle) و آزیموت برای جذب حداکثر تابش بستگی دارد. در واقع این سازه ضامن سلامت پنل ها در برابر فشارهای خمشی است.

اما از دیدگاه مهندسی، وظایف این سازه بسیار عمیق تر است:

• مدیریت بارهای استاتیک و دینامیک: سازه باید وزن خود پنل ها (Dead Load)، و بارهای محیطی را بر اساس جدیدترین استانداردها (مانند ASCE 7-22) مدیریت کند. نکته حیاتی در اینجا، رفتار دینامیک برف (انباشت و لغزش) و نیروهای پیچیده باد است. طبق استانداردهای جدید، باد نه تنها نیروی فشار، بلکه در لبه ها و گوشه های آرایه، نیروی مکشی (Uplift) قدرتمندی ایجاد می کند که نیازمند محاسبات دقیق آیرودینامیکی است.
• تضمین سلامت مکانیکی پنل: پنل های خورشیدی در برابر خمش و پیچش بیش از حد حساس هستند. یک استراکچر استاندارد، بارها را به طور یکنواخت توزیع کرده و از ایجاد ترک های میکروسکوپی (Micro-cracks) در سلول های خورشیدی جلوگیری می کند.
• بهینه سازی زاویه برای حداکثر تولید: نصب پنل خورشیدی در زاویه و جهت صحیح، راندمان را به شدت تحت تاثیر قرار می دهد. این سازه است که امکان تنظیم دقیق زاویه (Tilt) و جهت (Azimuth) را فراهم می آورد.
• مدیریت حرارتی: دمای بالا، دشمن راندمان پنل خورشیدی است. یک پایه پنل خورشیدی مناسب با ایجاد فاصله کافی بین پنل و سطح نصب، امکان گردش هوا را فراهم کرده و به خنک شدن طبیعی پنل کمک شایانی می کند.

به گفته انجمن مهندسان عمران آمریکا (ASCE)، “طراحی سازه های نگهدارنده پنل های خورشیدی باید از همان استانداردهای دقیقی برای محاسبات بار باد و برف پیروی کند که برای هر سازه دائمی دیگری الزامی است؛ نادیده گرفتن این اصول مهندسی می تواند منجر به شکست های فاجعه بار شود.”

انواع استراکچر پنل خورشیدی بر اساس …

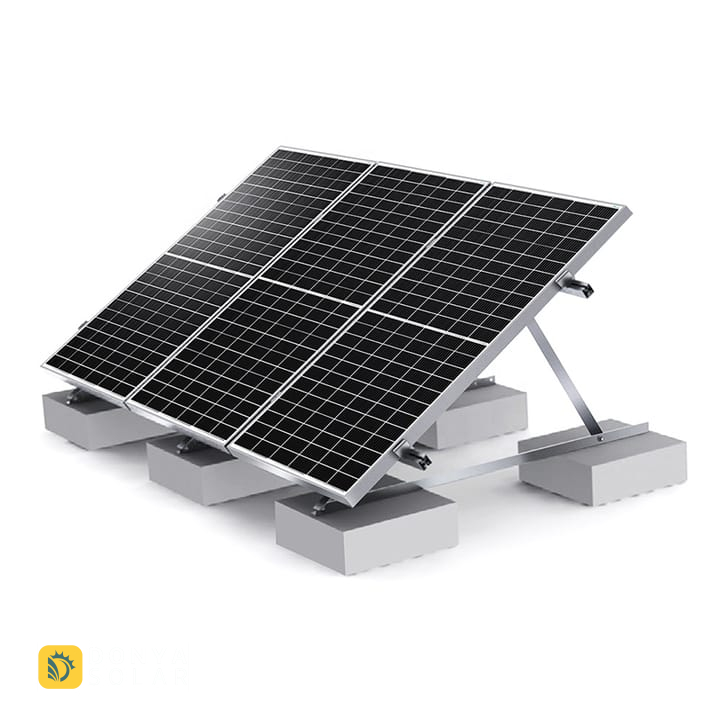

استراکچر خورشیدی بر اساس نوع فونداسیون

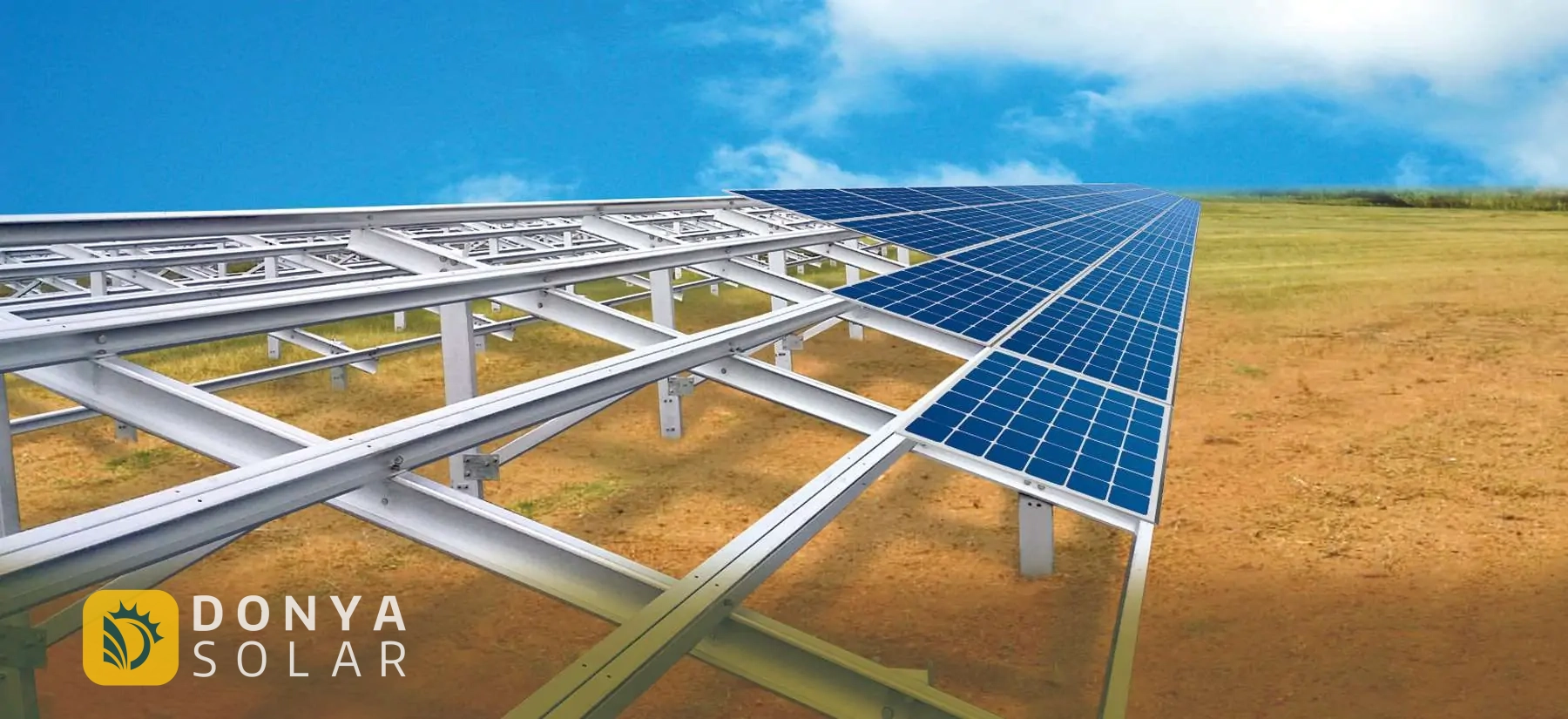

استراکچر خورشیدی بر اساس نوع فونداسیون، یکی از مهم ترین معیارها در طراحی و اجرای سیستم های خورشیدی است؛ زیرا فونداسیون به صورت مستقیم روی پایداری سازه، عمر مفید سیستم و مقاومت در برابر باد و برف تأثیر می گذارد. انتخاب نادرست فونداسیون می تواند باعث نشست سازه، کاهش راندمان و افزایش هزینه های تعمیر در بلندمدت شود.

رایج ترین انواع فونداسیون در استراکچر پنل خورشیدی شامل موارد زیر است:

• فونداسیون بتنی (پی منفرد یا نواری)
• فونداسیون کوبشی (Pile Driven)
• فونداسیون پیچی (Ground Screw)
• فونداسیون بالاستی بدون حفاری

فونداسیون بتنی معمولاً برای پروژه های دائمی و مناطق بادخیز استفاده می شود، درحالی که فونداسیون کوبشی و پیچی گزینه ای ایده آل برای نیروگاه های خورشیدی با سرعت اجرای بالا و حداقل عملیات عمرانی هستند. انتخاب نوع فونداسیون باید بر اساس شرایط خاک، اقلیم منطقه و نوع پروژه انجام شود.

استراکچر خورشیدی بر اساس محل نصب

محل نصب پنل خورشیدی نقش کلیدی در طراحی استراکچر دارد؛ زیرا بارهای وارده، زاویه نصب، نوع اتصالات و حتی جنس سازه به محل نصب وابسته است. هر محل نصب، الزامات فنی و اجرایی خاص خود را دارد که باید در طراحی لحاظ شود.

استراکچر خورشیدی بر اساس محل نصب به دسته های زیر تقسیم می شود:

• استراکچر نصب روی زمین (Ground Mounted)
• استراکچر نصب روی سقف شیبدار
• استراکچر نصب روی سقف تخت
• استراکچر نصب روی دیوار یا نما

در پروژه های زمینی، آزادی عمل بیشتری برای انتخاب زاویه و فاصله ردیف ها وجود دارد، اما در نصب های سقفی، محدودیت بار مرده و آب بندی سقف اهمیت بالایی دارد. به همین دلیل، طراحی استراکچر باید کاملاً متناسب با محل نصب انجام شود تا هم ایمنی سازه و هم راندمان تولید انرژی تضمین گردد.

استراکچر خورشیدی بر اساس نوع کاربرد

ندر پروژه های خانگی، وزن کم و زیبایی ظاهری اهمیت بیشتری دارد و اگر می خواهید بدانید برآورد تعداد پنل مورد نیاز برای خانه چقدر است تا متناسب با آن سازه را انتخاب کنید، باید از همان ابتدا مشاوره های فنی بگیرید. اما در نیروگاه های خورشیدی، دوام ۲۵ ساله، مقاومت سازه ای و سرعت نصب اولویت اصلی محسوب می شود. در این پروژه های بزرگ که تحت عنوان مزرعه خورشیدی شناخته می شوند، انتخاب صحیح استراکچر متناسب با کاربرد، تأثیر مستقیمی بر بازگشت سرمایه پروژه دارد.

بر اساس نوع کاربرد، استراکچر خورشیدی شامل موارد زیر می شود:

• استراکچر مناسب سیستم های خانگی
• استراکچر مناسب پروژه های صنعتی و تجاری
• استراکچر مناسب نیروگاه های خورشیدی مقیاس بزرگ
• استراکچر قابل توسعه برای پروژه های آینده محور

در پروژه های خانگی، وزن کم و زیبایی ظاهری اهمیت بیشتری دارد، اما در نیروگاه های خورشیدی، دوام ۲۵ ساله، مقاومت سازه ای و سرعت نصب اولویت اصلی محسوب می شود. انتخاب صحیح استراکچر متناسب با کاربرد، تأثیر مستقیمی بر بازگشت سرمایه پروژه دارد.

استراکچر خورشیدی ویژه پروژه های خاص

برخی پروژه های خورشیدی به دلیل شرایط محیطی یا کاربری خاص، نیازمند طراحی استراکچر سفارشی هستند. در این پروژه ها، استفاده از سازه های آماده بازار بدون بررسی مهندسی، می تواند ریسک های جدی ایجاد کند.

پروژه هایی که به استراکچر خورشیدی خاص نیاز دارند عبارت اند از:

• مناطق بادخیز و طوفانی
• مناطق برف گیر و سردسیر
• مناطق ساحلی با رطوبت و خوردگی بالا
• کارپورت خورشیدی و سایبان پارکینگ
• سیستم های ردیاب خورشیدی (Solar Tracker)

در این نوع پروژه ها، محاسبات دقیق بار باد و برف، انتخاب متریال ضدخوردگی و طراحی اتصالات ایمن، نقش حیاتی دارند. استراکچر خورشیدی ویژه پروژه های خاص، علاوه بر افزایش ایمنی، باعث افزایش طول عمر سیستم و کاهش هزینه های نگهداری می شود

رابطه پنهان استراکچر و سلامت سلول ها (میکروترک)

یکی از خطرات نامرئی در سیستم های خورشیدی، پدیده میکروترک (Micro-cracking) است. سلول های خورشیدی از ویفرهای سیلیکونی بسیار نازک و شکننده ساخته شده اند. اگر استراکچر شما زیر فشار باد یا برف بیش از حد خم شود (Deflection)، این خمش به پنل منتقل شده و باعث ایجاد ترک های ریز در سلول ها می شود. شاید در ابتدا افتی در تولید مشاهده نکنید، اما با گذشت زمان و تغییرات دمایی شب و روز، این ترک ها باز شده و جریان برق را قطع می کنند که منجر به ایجاد نقاط داغ (Hot Spots) و سوختن پنل می شود. بنابراین، یک استراکچر استاندارد باید سختی (Stiffness) کافی داشته باشد تا از خمش بیش از حد پنل جلوگیری کند.

تحلیل مواد سازنده: آلومینیوم در برابر فولاد گالوانیزه

کیفیت یک سازه پنل خورشیدی مستقیماً به مواد اولیه آن بستگی دارد. درک تفاوت های فنی بین دو ماده اصلی، به شما در انتخاب استراکچر پنل خورشیدی با دید باز کمک می کند.

۱. آلیاژهای آلومینیوم (Aluminum Alloys)

معمولاً از آلیاژهای سری ۶۰۰۰ مانند 6063-T6 استفاده می شود که عملیات حرارتی T6 سختی آن را به شدت افزایش داده است. اما نکته کلیدی، فرآیند آنودایزینگ است. یک لایه اکسید با ضخامت استاندارد (۱۰ تا ۲۵ میکرون) می تواند مقاومت سازه را در برابر خوردگی نمکی (Salt Mist) در مناطق ساحلی تضمین کند.

۲. فولاد با پوشش گالوانیزه گرم (Hot-Dip Galvanized Steel)

برای سازه های نیروگاهی، فولاد به دلیل مدول یانگ بالا (حدود 200 GPa) و امکان ایجاد دهانه های بزرگ، گزینه ارجح است. نکته حیاتی در اینجا ضخامت پوشش روی (Zinc) است. تحقیقات نشان می دهد برای تضمین عمر ۲۵ ساله در محیط های باز، ضخامت پوشش گالوانیزه باید حداقل ۸۵ میکرون (طبق استاندارد ISO 1461) باشد.

هشدار مهندسی: خطر خاموش خوردگی گالوانیک!
یکی از بزرگترین اشتباهات در نصب پنل خورشیدی، تماس مستقیم دو فلز غیرهمجنس (مانند فریم آلومینیومی پنل با سازه فولادی) بدون استفاده از جداکننده است. این کار باعث ایجاد یک واکنش الکتروشیمیایی شده و به مرور زمان منجر به خوردگی شدید و تخریب سازه در نقطه اتصال می شود. استفاده از واشرهای EPDM و بست های استاندارد از جنس استنلس استیل برای جلوگیری از این پدیده الزامی است.

توجه داشته باشید که آب باران خالص نیست و می تواند به دلیل آلودگی های صنعتی اسیدی شده یا با ذرات نمک در هوا ترکیب شود و یک الکترولیت قوی بسازد. برای ایزولاسیون مطمئن، استفاده از واشرهای EPDM (لاستیک مقاوم در برابر UV) ضروری است، زیرا پلاستیک های معمولی در برابر تابش خورشید خشک و شکننده می شوند.

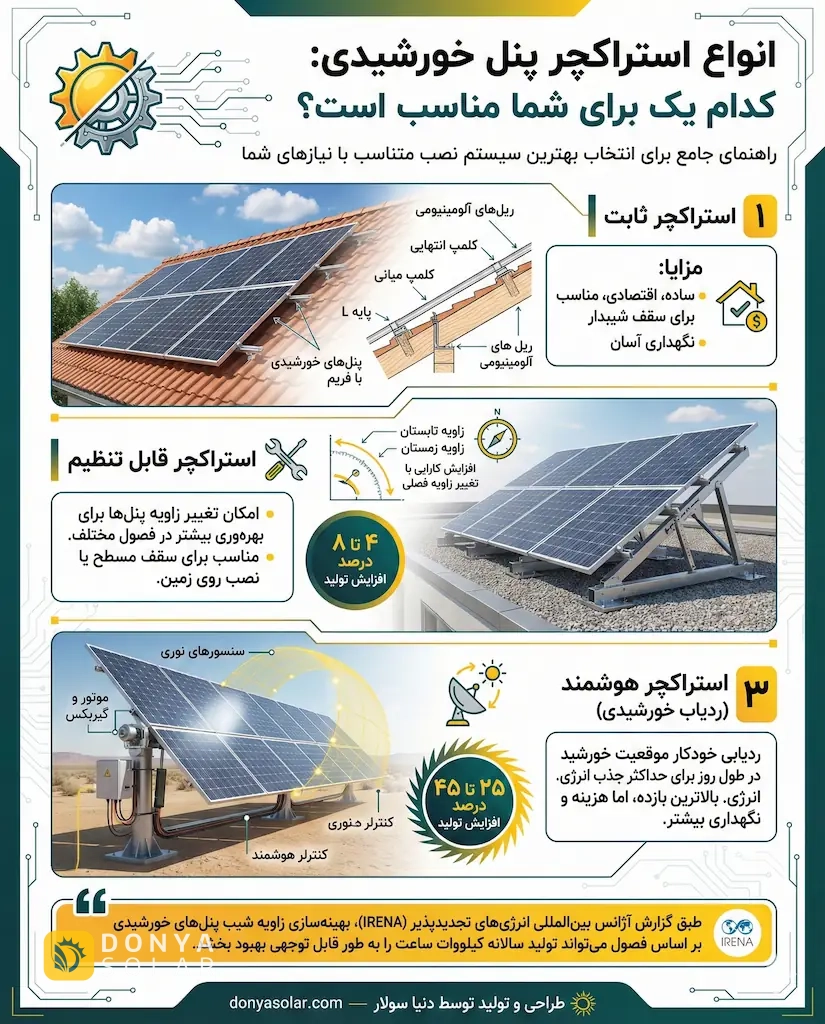

انواع استراکچر پنل خورشیدی: کدام یک برای شما مناسب است؟

تنوع در انواع استراکچر پنل خورشیدی به شما اجازه می دهد تا متناسب با نیاز، بودجه و محل نصب، بهترین گزینه را برگزینید.

۱. پایه پنل خورشیدی ثابت یا استراکچر ثابت

استراکچر ثابت پنل خورشیدی رایج ترین، ساده ترین و اقتصادی ترین نوع پایه پنل خورشیدی است. در این سیستم، پنل ها یک بار در یک زاویه و جهت بهینه (معمولاً رو به جنوب) تنظیم و ثابت می شوند. این مدل به دلیل قیمت پایین، نصب سریع و عدم نیاز به نگهداری، برای اکثر سیستم های خانگی (استراکچر خورشیدی خانگی) و تجاری کوچک، به خصوص روی سقف های شیب دار (استراکچر سطح شیبدار)، ایده آل است.

۲. پایه پنل خورشیدی قابل تنظیم یا استراکچر قابل تنظیم

استراکچر قابل تنظیم پنل خورشیدی یک پله بالاتر از مدل ثابت است. این سازه به شما اجازه می دهد تا زاویه پنل ها را به صورت دستی، معمولاً دو تا چهار بار در سال، تغییر دهید تا با تغییر ارتفاع خورشید در فصول مختلف هماهنگ شود. این کار ساده می تواند تولید انرژی سالانه را بین ۴ تا ۸ درصد افزایش دهد. این مدل برای سیستم های زمینی و سقف های مسطح که دسترسی به آنها آسان است، کاربرد دارد.

بر اساس گزارش های آژانس بین المللی انرژی های تجدیدپذیر (IRENA)، “بهینه سازی زاویه پنل ها، حتی با تنظیمات فصلی ساده، یکی از کم هزینه ترین روش ها برای افزایش قابل توجه تولید انرژی (kWh) به ازای هر کیلووات پنل نصب شده (kWp) در طول عمر یک پروژه خورشیدی است.”

۳. پایه پنل خورشیدی هوشمند یا استراکچر هوشمند (ردیاب خورشیدی)

استراکچر هوشمند پنل خورشیدی که با نام ردیاب خورشیدی (Solar Tracker) شناخته می شود، پیشرفته ترین و کارآمدترین سازه پنل خورشیدی است. این سیستم ها با استفاده از موتورها، سنسورهای نوری یا الگوریتم های مبتنی بر GPS، حرکت خورشید را در طول روز از شرق به غرب (تک محوره) و در برخی مدل ها به صورت فصلی (دو محوره) دنبال می کنند. یک ردیاب خورشیدی تک محوره (Single-Axis) می تواند تولید انرژی سالانه را بسته به موقعیت جغرافیایی بین 25 تا 45 درصد افزایش دهد. سیستم های دو محوره اگرچه افزایش تولید بیشتری دارند، اما به دلیل هزینه و پیچیدگی مکانیکی بالا، کمتر در پروژه های تجاری عظیم استفاده می شوند.

تفاوت استراکچر نیروگاه خورشیدی مقیاس تجاری و خانگی

اگرچه اصول اولیه یکسان است، اما تفاوت های کلیدی بین استراکچر خورشیدی تجاری و استراکچر خورشیدی خانگی وجود دارد.

اهمیت فونداسیون و تست خاک (برای سیستم های زمینی)

خاک: تکیه گاه نهایی سرمایه شما در پروژه های زمینی (Ground-mount)، بهترین سازه فولادی نیز بدون فونداسیون مناسب بی ارزش است. انتخاب نوع فونداسیون (کوبشی، پیچی یا بتنی) نباید حدسی باشد.

• تست کشش (Pull-out Test): برای اطمینان از اینکه پایه ها در برابر نیروی مکش باد از خاک بیرون کشیده نمی شوند.

• تست خوردگی خاک: برخی خاک ها دارای مواد شیمیایی هستند که حتی فولاد گالوانیزه را در چند سال می پوسانند. در این شرایط باید ضخامت گالوانیزه را افزایش داد یا از پوشش های خاص قیری استفاده کرد.

نکته مهم: اگر هدف شما از این سرمایه گذاری، شرایط فروش برق به دولت است، باید بدانید که هرگونه نقص فنی در فونداسیون که منجر به کاهش راندمان شود، مستقیماً درآمد شما را کاهش می دهد. بنابراین، رعایت استانداردهای فنی در مراحل تخصصی راه اندازی نیروگاه خورشیدی برای حفظ این درآمد الزامی است.

طراحی و ساخت استراکچر پنل خورشیدی؛ چرا مهندسی دقیق الزامی است؟

در مقایسه با بسیاری از ارائه دهندگان که صرفاً فروشنده قطعات پیش ساخته هستند، تیم مهندسی دنیا سولار فرآیند طراحی سازه پنل خورشیدی را یک پروسه کاملاً تخصصی و محاسباتی می داند. تجربه ما در پروژه های متعدد نشان داده است که یک سازه غیراستاندارد می تواند در اولین طوفان جدی، کل سرمایه نیروگاه را نابود کند.

بر اساس تحقیقات آزمایشگاه ملی انرژی های تجدیدپذیر آمریکا (NREL)، بخش قابل توجهی از خرابی های سیستم های خورشیدی در طول زمان، نه به دلیل خود پنل ها، بلکه ناشی از شکست های مکانیکی در سازه نگهدارنده و اتصالات است.

ما در دپارتمان فنی دنیا سولار، پیش از ساخت استراکچر پنل خورشیدی در پروژه های مقیاس بزرگ، از نرم افزارهای تخصصی برای شبیه سازی سه بعدی بارهای دینامیک باد و برف استفاده می کنیم. رعایت مو به موی استاندارد استراکچر پنل خورشیدی (نظیر ضخامت حداقل ۸۵ میکرونی پوشش گالوانیزه) تضمین می کند که سازه خورشیدی شما برای ۲۵ سال آینده با حداکثر ایمنی در جای خود باقی بماند.

راهنمای خرید استراکچر پنل خورشیدی

قبل از اینکه وارد جزئیات خرید استراکچر شوید، پیشنهاد می کنیم راهنمای جامع خرید سیستم خورشیدی را مطالعه کنید تا دید کلی نسبت به تجهیزات داشته باشید. در بازار امروز، شناخت برندهای برتر پنل خورشیدی به شما کمک می کند تا سازه ای متناسب با ابعاد پنل خود انتخاب کنید. همچنین اگر سیستم شما از نوع آفگرید است، علاوه بر سازه، انتخاب باتری مناسب برای ذخیره سازی انرژی حیاتی است. در نهایت، حتماً از کارشناسان بپرسید که تفاوت سیستم های خورشیدی با شبکه برق سراسری چه تاثیری در نوع طراحی سازه شما خواهد داشت.

انتخاب استراکچر پنل خورشیدی مناسب، یک تصمیم بلندمدت است. قبل از خرید استراکچر پنل خورشیدی، این ۵ فاکتور را به دقت بررسی کنید:

۱. ارزیابی دقیق محل نصب: آیا سقف شما توانایی تحمل بار اضافی را دارد؟ برای سیستم های زمینی، آیا آزمایش خاک انجام شده است؟

۲. تحلیل شرایط آب و هوایی: سازه باید برای حداکثر سرعت باد و سنگین ترین بارش برف در منطقه شما طراحی شده باشد. از فروشنده گزارش محاسبات بار را بخواهید.

۳. بررسی دقیق جنس و پوشش: آیا آلومینیوم به درستی آنودایز شده؟ آیا پوشش گالوانیزه فولاد ضخیم و یکنواخت است؟ کیفیت پیچ و مهره ها (ترجیحاً استنلس استیل) را بررسی کنید.

۴. گارانتی و خدمات پس از فروش: یک تولیدکننده معتبر برای پایه پنل خورشیدی خود حداقل ۱۰ تا ۱۵ سال گارانتی محصول ارائه می دهد. به تفاوت میان “گارانتی محصول” (شامل زنگ زدگی و شکست فیزیکی) و “گارانتی عملکرد پنل” دقت کنید. بسیاری از سازه ها گارانتی ۱۰ ساله دارند در حالی که پنل ها باید ۲۵ سال کار کنند. سعی کنید سازه ای انتخاب کنید که طول عمر طراحی آن با عمر پنل ها همخوانی داشته باشد.

۵. انطباق با استانداردها: اطمینان حاصل کنید که استاندارد استراکچر پنل خورشیدی با مقررات ملی و بین المللی مطابقت دارد.

پیش از انتخاب و ثبت سفارش، چک لیست خرید زیر را مرور کنید تا از هدررفت سرمایه جلوگیری شود:

• بررسی ظرفیت باربری: آیا سقف شیب دار یا مسطح شما تحمل بار مرده پنل و سازه را دارد؟
• محاسبات اقلیمی: آیا سازه برای حداکثر سرعت باد (Wind Load) و بارش برف (Snow Load) منطقه شما سفارشی سازی شده است؟
• جلوگیری از خوردگی گالوانیک: آیا در نقاط اتصال پنل آلومینیومی به سازه فولادی، از واشرهای عایق (EPDM) استفاده شده است؟
•  تنظیم زاویه تیلت: آیا زاویه پایه با عرض جغرافیایی محل پروژه همخوانی دارد؟
• گارانتی معتبر: آیا سازه حداقل ۱۰ الی ۱۵ سال گارانتی تعویض در برابر زنگ زدگی دارد؟

* نکته: درصدهای فوق تقریبی بوده و برای دریافت قیمت دقیق استراکچر متناسب با قیمت روز فلزات (آهن و آلومینیوم) به ازای هر کیلووات، پیشنهاد می شود با کارشناسان تماس بگیرید.

تحقیقات آزمایشگاه ملی انرژی های تجدیدپذیر آمریکا (NREL) نشان می دهد که بخش قابل توجهی از خرابی های سیستم های خورشیدی در طول زمان، نه به دلیل خود پنل ها، بلکه ناشی از شکست های مکانیکی در سازه نگهدارنده و اتصالات است که اهمیت سرمایه گذاری در یک سیستم با کیفیت را دوچندان می کند.

سوالات متداول

۱. بهترین استراکچر پنل خورشیدی کدام است؟

بهترین استراکچر پنل خورشیدی به نیاز شما بستگی دارد. برای مصارف خانگی با بودجه محدود، استراکچر ثابت بهترین گزینه است. برای افزایش بازدهی در سیستم های زمینی، استراکچر قابل تنظیم مناسب است و برای نیروگاه های بزرگ که به دنبال حداکثر تولید انرژی هستند، ردیاب خورشیدی یا استراکچر هوشمند ایده آل است.

۲. آیا سازه پنل خورشیدی در برابر باد و برف مقاوم است؟

بله، یک سازه پنل خورشیدی استاندارد بر اساس آیین نامه های مهندسی و با در نظر گرفتن حداکثر سرعت باد و میزان بارش برف منطقه طراحی و ساخته می شود. محاسبات سازه پنل خورشیدی تضمین می کند که سازه در سخت ترین شرایط نیز پایدار بماند.

۳. عمر مفید یک پایه پنل خورشیدی چقدر است؟

عمر مفید یک پایه پنل خورشیدی با کیفیت که از مواد استاندارد (آلومینیوم آنودایز شده یا فولاد گالوانیزه گرم) ساخته شده، معمولاً بین ۲۰ تا ۲۵ سال است و می تواند همپای عمر پنل های خورشیدی دوام بیاورد.

۴. هزینه نصب استراکچر پنل خورشیدی چقدر است؟

قیمت استراکچر پنل خورشیدی به عوامل متعددی مانند نوع سازه (ثابت، متحرک)، جنس مواد، ابعاد سیستم و پیچیدگی نصب بستگی دارد. به طور کلی، استراکچر ثابت پنل خورشیدی ارزان ترین و استراکچر هوشمند پنل خورشیدی گران ترین گزینه است.

۵. چرا تهویه پشت پنل که توسط استراکچر ایجاد می شود، اینقدر مهم است؟

سلول های خورشیدی سیلیکونی ضریب دمایی منفی دارند (حدود -0.5% بر درجه سانتی گراد). ایجاد فاصله هوایی ۱۰ تا ۱۵ سانتی متری باعث ایجاد “اثر دودکشی” و جریان همرفت طبیعی می شود. این خنک کاری می تواند دمای پنل را ۱۵ تا ۲۰ درجه کاهش داده و حدود ۵ تا ۸ درصد از توان از دست رفته ناشی از گرما را بازیابی کند.
