سایه سنجی نیروگاه خورشیدی

سایه سنجی نیروگاه خورشیدی تنها یک بازدید میدانی ساده برای «دیدن سایه» نیست؛ بلکه یک فرآیند مهندسی حیاتی برای تبدیل داده های خام محیطی به تصمیمات استراتژیک در طراحی آرایه پنل است. بسیاری از مجریان تصور می کنند اگر در ظهر یک روز تابستانی سایه ای روی زمین وجود ندارد، سایت برای احداث نیروگاه بی نقص است؛ اما تغییر زاویه تابش خورشید در طول فصول سرد، داستان متفاوتی را رقم می زند. در این مقاله جامع، علاوه بر بررسی انواع سایه و راهکارهای کاهش تلفات، شما را با متدهای استاندارد بین المللی ارزیابی سایه، از جمله «روش تصویربرداری کروی» و «شبیه سازی سه بعدی» آشنا می کنیم تا بتوانید راندمان نیروگاه خورشیدی خود را به بالاترین سطح ممکن برسانید.

نکته کلیدی طراحی: اگر در بازدید اولیه پروفایل افق (Horizon Profile)، مشخصات هندسی موانع نزدیک و فاصله پیشنهادی بین ردیف ها را دقیق برداشت کنید، ۸۰ درصد از ابهامات و خطاهای طراحی برطرف خواهد شد

اگر در بازدید اولیه این ۳ مورد را دقیق برداشت کنید، ۸۰٪ ابهامات طراحی برطرف می شود: ۱. پروفایل افق (موانع دوردست) ۲. مشخصات هندسی موانع نزدیک ۳. فاصله پیشنهادی بین ردیف ها (برای مدیریت Self-shading)

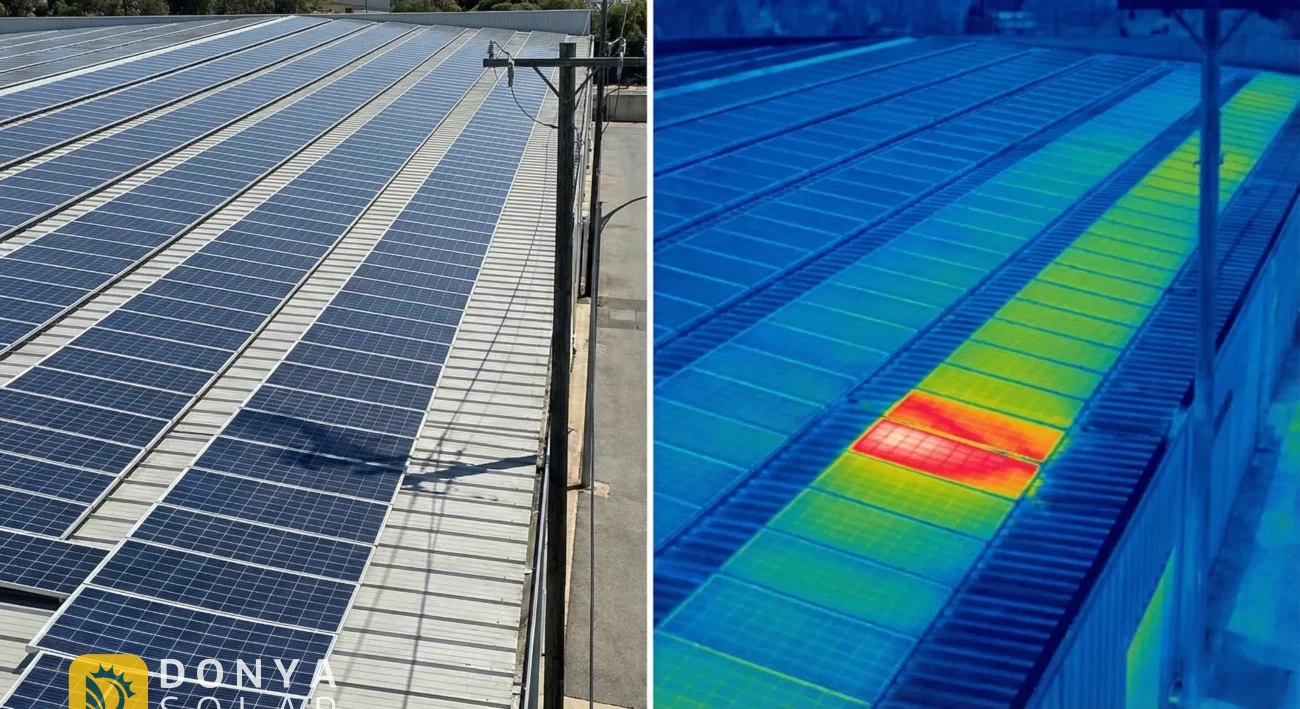

سایه سنجی نیروگاه خورشیدی چیست و چرا «یک سایه کوچک» می تواند افت بزرگ بسازد؟

در سیستم های فتوولتائیک، رابطه بین سایه و افت تولید خطی نیست. یک سایه کوچک لزوماً به معنای افت تولید کوچک نیست؛ بلکه اگر در نقطه نامناسبی قرار گیرد، می تواند عملکرد بخش بزرگی از نیروگاه را مختل کند.

سایه فقط کاهش نور نیست؛ کاهش تولید هم می سازد

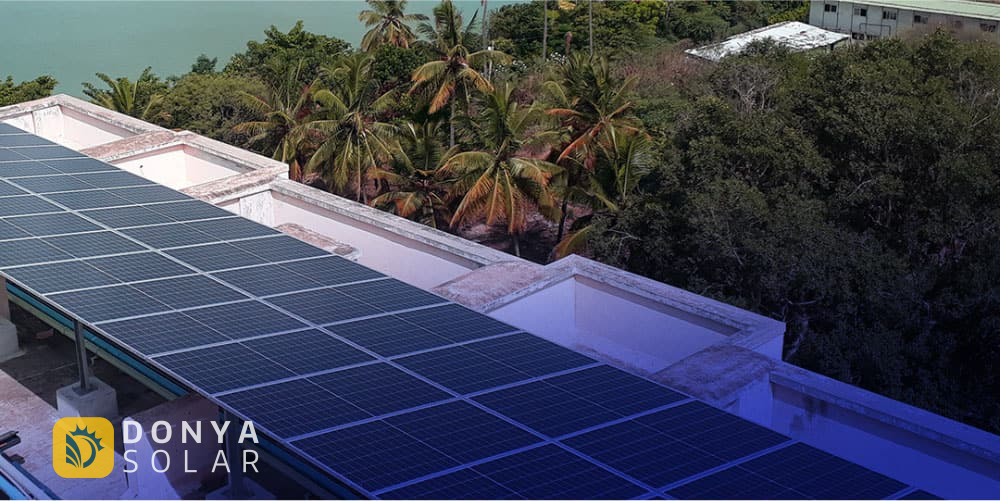

آرایه پنل های خورشیدی رفتاری الکتریکی دارد. وقتی بخشی از یک پنل سایه می شود، آن بخش دیگر تولیدکننده جریان نیست، بلکه به مصرف کننده انرژی تبدیل شده و در برابر عبور جریان مقاومت می کند. این پدیده باعث عدم تطابق (Mismatch) می شود. اگر دیودهای بای پس (Bypass Diodes) نتوانند این جریان را هدایت کنند، علاوه بر افت شدید توان در کل استرینگ (String)، خطر ایجاد نقاط داغ (Hot-spots) و آسیب فیزیکی به پنل نیز وجود دارد.

باید توجه داشته باشید که افت راندمان ناشی از سایه موانع فیزیکی، با توقف طبیعی تولید در ساعات تاریکی متفاوت است. برای جبران عدم تولید برق پنل خورشیدی در شب، طراحی دقیق سیستم ذخیره سازی یا استفاده از طرح های تهاتر با شبکه برق سراسری الزامی است

تحلیل فنی عمیق تر: چرا سایه قاتل خاموش سرمایه است؟

برخلاف باور عموم، رابطه سایه و توان خروجی خطی نیست. طبق تحقیقات آزمایشگاه ملی انرژی های تجدیدپذیر (NREL)، سایه اندازی روی تنها ۱۰ درصد از سطح یک پنل استاندارد قدیمی، می تواند باعث افت توان تا ۵۰ درصد در کل استرینگ شود. دلیل این اتفاق پدیده «عدم تطابق» (Mismatch Loss) است. وقتی یک سلول سایه می شود، مانند یک گلوگاه عمل کرده و جریان کل مدار را به اندازه ضعیف ترین لینک کاهش می دهد. در این شرایط، اگر سیستم حفاظتی دیودهای بای پس (Bypass Diodes) درست عمل نکند، انرژی بلوکه شده به گرما تبدیل شده و سلول را تا دماهای بالای ۸۰ درجه سانتی گراد داغ می کند که شروعی برای تخریب فیزیکی پنل است.

هدف سایه سنجی در نیروگاه

هدف نهایی از تحلیل سایه در فاز طراحی، رسیدن به سه خروجی مشخص است: ۱. تخمین تلفات سالانه: دانستن اینکه سایت دقیقاً چند درصد انرژی را به خاطر سایه از دست می دهد. ۲. حذف یا کاهش سایه: از طریق تغییر چیدمان و طراحی آرایه پنل. ۳. کاهش ریسک فنی: جلوگیری از خرابی زودرس پنل ها به دلیل تنش های حرارتی ناشی از سایه.

تکرار نقاط داغ و تنش های حرارتی ناشی از سایه، علاوه بر کاهش تولید، می تواند فرسودگی سلول ها و تجهیزات حفاظتی ماژول را سریع تر کند؛ به همین دلیل، بررسی عوامل مؤثر بر طول عمر پنل خورشیدی باید در کنار تحلیل تلفات سایه انجام شود.

تصور کنید سایه نازک یک تیر چراغ برق روی تنها یک سلول از یک پنل می افتد. در طراحی سری (String)، همین سایه کوچک می تواند جریان عبوری از تمام ۲۰ پنل متصل به آن استرینگ را محدود کرده و تولید را به شدت کاهش دهد.

اصطلاحات کلیدی سایه سنجی نیروگاه خورشیدی

برای درک بهتر مباحث طراحی و سایه سنجی، تسلط بر این ۴ اصطلاح ضروری است:

آزیموت و ارتفاع خورشید

این دو پارامتر موقعیت خورشید را در آسمان نشان می دهند. آزیموت (Azimuth) جهت خورشید نسبت به شمال (یا جنوب) و ارتفاع (Elevation) زاویه خورشید نسبت به خط افق است. تحلیل سایه یعنی بررسی اینکه آیا در آزیموت و ارتفاع های مختلف سال، مانعی جلوی نور را می گیرد یا خیر.

افق پروفایل (Horizon Profile)

خط واقعی افق در سایت پروژه است. برخلاف تصور، افق همیشه صفر درجه نیست. کوه ها، تپه ها و ساختمان های دوردست، خط افقی را می سازند که خورشید باید از آن عبور کند تا به پنل ها بتابد.

خودسایه اندازی (Self-shading)

این نوع سایه توسط خود اجزای نیروگاه ایجاد می شود؛ زمانی که سایه ردیف جلویی روی ردیف پشتی می افتد. این اتفاق معمولاً در ساعات اولیه صبح و غروب یا در فصل زمستان که خورشید پایین است، رخ می دهد.

نسبت سطح اشغال (GCR)

نسبت مساحت پنل ها به مساحت کل زمین (Ground Coverage Ratio). هرچه GCR بالاتر باشد، یعنی ردیف ها فشرده تر چیده شده اند و ریسک Self-shading بیشتر است. هنر طراحی، پیدا کردن GCR بهینه است.

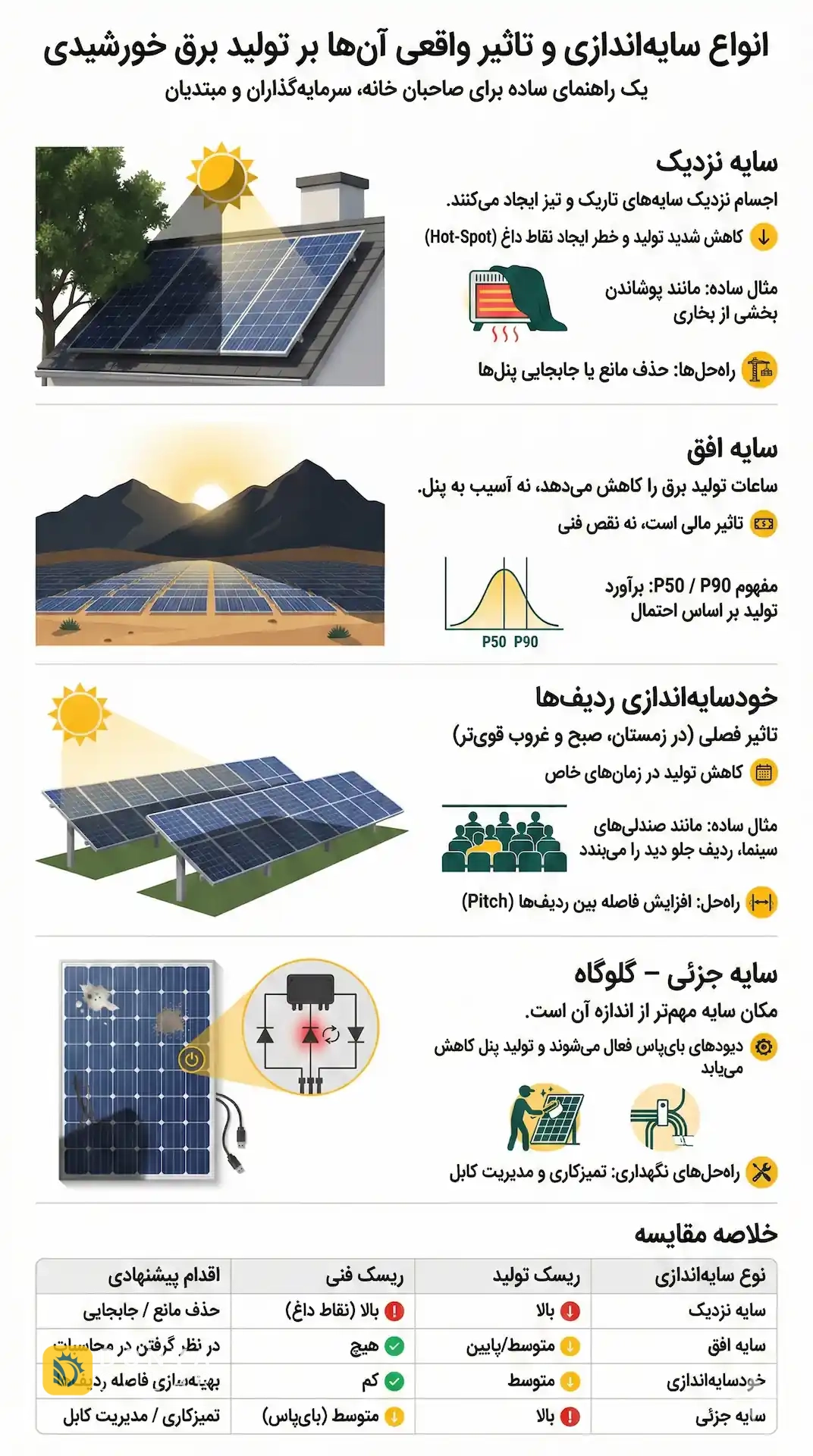

انواع سایه و اثر واقعی آن بر تولید

شناخت نوع سایه به طراح کمک می کند تا استراتژی مناسب (حذف مانع، تغییر چیدمان یا پذیرش تلفات) را انتخاب کند.

سایه نزدیک (Near-object)

شامل درختان، ساختمان های مجاور، دودکش ها و دکل هاست.

• ویژگی: سایه ای غلیظ، موضعی و با لبه های تیز.

• اثر: بسیار خطرناک برای سلامت پنل (ایجاد Hot-spot) و افت شدید تولید به دلیل فعال کردن دیودهای بای پس.

• راهکار: این موانع باید یا حذف شوند یا آرایه پنل از محدوده سایه اندازی آن ها عقب نشینی کند (Zoning).



سایه دوردست/افق (Far-horizon)

شامل کوه ها و عوارض طبیعی دور است.

• ویژگی: سایه ای که معمولاً کل سایت را همزمان می پوشاند (مثلاً طلوع دیرتر یا غروب زودتر).

• اثر: باعث کاهش ساعات تولید می شود اما معمولاً باعث Mismatch شدید داخلی نمی گردد.

• راهکار: معمولاً در طراحی پذیرفته می شود، اما در محاسبات مالی باید لحاظ گردد.

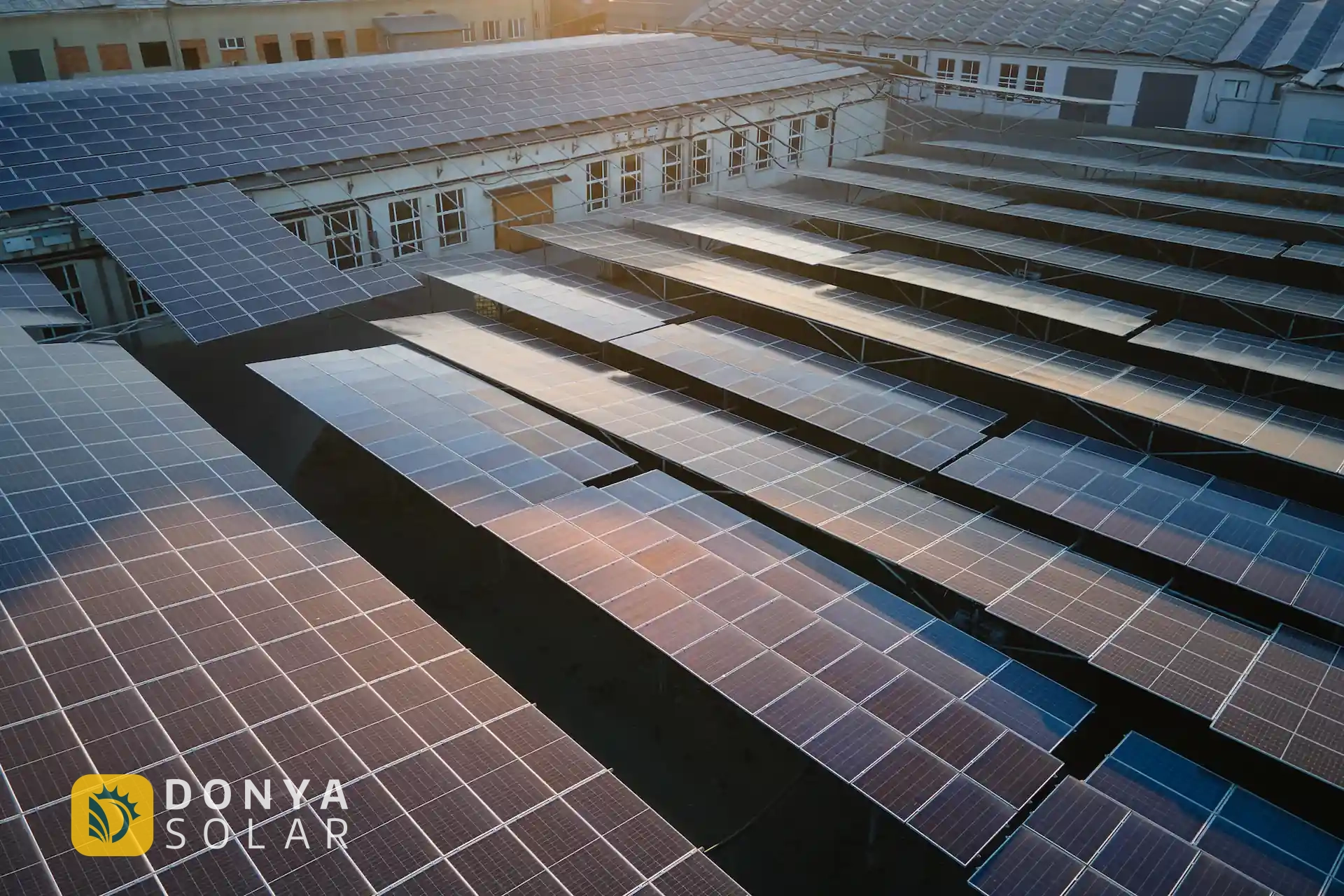

خودسایه اندازی ردیف ها (Self-shading)

• علت: فاصله کم ردیف ها یا شیب زیاد زمین.

• اثر: افت تولید محسوس در زمستان. معمولاً ردیف پایین پنل ها را درگیر می کند.



سایه جزئی: گلوگاه تولید

در طراحی آرایه پنل، محل سایه مهم تر از اندازه آن است. اگر سایه به صورت عرضی روی قسمت پایینی پنل های عمودی (Portrait) بیفتد، ممکن است هر سه دیود بای پس را فعال کرده و پنل را کاملاً از مدار خارج کند.

نوع سایه	نشانه های میدانی	ریسک تولید	ریسک فنی	راهکار پیشنهادی
سایه نزدیک (Near-object)	درخت، تیر برق، دیوار همسایه	بسیار زیاد (افت ناگهانی)	بالا (Hot-spot)	حذف مانع یا عقب نشینی آرایه
سایه دوردست (Horizon)	کوه، تپه، ساختمان بلند دور	متوسط (کاهش ساعات تولید)	کم	لحاظ در محاسبات مالی (P50/P90)
خودسایه اندازی (Self-shading)	سایه ردیف جلو روی عقب	زیاد در زمستان/صبح و عصر	متوسط	اصلاح فاصله ردیف ها (Pitch)
سایه جزئی (Partial)	گرد و غبار، فضولات پرندگان، سیم	وابسته به محل لکه سایه	متوسط تا بالا	تمیزکاری دوره ای، مدیریت کابل کشی

آیا پنل های نسل جدید (Half-Cut) مشکل سایه را حل کرده اند؟

یکی از سوالاتی که مهندسان «دنیا سولار» در جلسات مشاوره زیاد می شنوند این است که آیا خرید پنل های جدید نیاز به سایه سنجی را از بین می برد؟ پنل های Half-Cut (نیم سلولی) که امروزه در پروژه های دنیا سولار استفاده می شوند، ساختاری متفاوت دارند. این پنل ها عملاً به دو نیمه بالا و پایین تقسیم شده اند که به صورت موازی کار می کنند.

• مزیت در سایه: اگر سایه (مثلاً سایه لبه دیوار در صبح) فقط روی نیمه پایینی پنل بیفتد، نیمه بالایی همچنان با ۱۰۰٪ توان کار می کند. در حالی که در پنل های قدیمی (Full-Cell)، کل پنل از مدار خارج می شد.

• نتیجه: استفاده از پنل های Half-Cut در مکان هایی که سایه جزئی اجتناب ناپذیر است (مثل سقف خانه ها یا سوله هایی با هواکش های زیاد)، می تواند راندمان سالانه را تا ۵ الی ۱۵ درصد افزایش دهد. اما توجه کنید، سایه سنجی همچنان الزامی است؛ تکنولوژی فقط تلفات را “مدیریت” می کند، نه حذف.

مسیر استاندارد سایه سنجی

برای جلوگیری از دوباره کاری، پیشنهاد می شود این ۴ مرحله را در طراحی آرایه پنل طی کنید:



مرحله ۱: بررسی قبل از بازدید (Desk Study)

قبل از رفتن به سایت، با استفاده از گوگل ارث (Google Earth) یا نقشه های ماهواره ای، سایت را بررسی کنید.

• خروجی: شناسایی موانع احتمالی بزرگ، جهت گیری زمین و تخمین اولیه فضای قابل نصب.



مرحله ۲: برداشت میدانی (On-site Survey)

مهم ترین مرحله است. با استفاده از ابزارهای اندازه گیری، ارتفاع و فاصله تمام موانع را ثبت کنید. عکس های ۳۶۰ درجه برای بازبینی های بعدی بسیار حیاتی هستند.

• خروجی: نقشه دستی یا فایل نقاط (Points) شامل مختصات و ارتفاع موانع.



مرحله ۳: تحلیل و زون بندی

داده ها را روی کاغذ یا نرم افزار پیاده کنید. سایت را به سه زون تقسیم کنید:

1. زون بدون سایه: مناسب برای نصب.

2. زون سایه موقت: نیازمند تحلیل اقتصادی (آیا ارزش نصب دارد؟).

3. زون ممنوعه: سایه شدید و دائمی.



مرحله ۴: تصمیم نهایی طراحی

در این مرحله چیدمان نهایی (Layout) و نحوه اتصال الکتریکی (Stringing) تعیین می شود.

باکس تصمیم گیری سریع:

• اگر سایه نزدیک و موضعی است –> اولویت با جابه جایی پنل ها یا زون بندی است.

• اگر Self-shading دارید –> اولویت با افزایش فاصله ردیف ها یا کاهش زاویه شیب (Tilt) است.

• اگر سایه افق دارید –> اولویت با مدیریت انتظار تولید است (تغییر طراحی معمولاً اثر کمی دارد).

ابزارهای ارزیابی سایه (بدون ورود پیچیده نرم افزاری)

برای سایه سنجی لزوماً نیاز به نرم افزارهای گران قیمت در لحظه بازدید ندارید.

ابزارهای میدانی ساده

اپلیکیشن های موبایلی که مسیر خورشید (Sun-path) را روی تصویر دوربین موبایل (AR) می اندازند، برای تشخیص سریع موانع بسیار عالی هستند. قطب نما و شیب سنج نیز ابزارهای پایه و ضروری اند.

نرم افزارهای شبیه سازی؛ وقتی چشم غیرمسلح کافی نیست

برای پروژه های صنعتی و مگاواتی، اکتفا به بازدید میدانی کافی نیست. ما در دپارتمان طراحی دنیا سولار از نرم افزارهای مرجع جهانی برای مدل سازی سه بعدی سایه استفاده می کنیم:

• PVsyst: استاندارد طلایی و سخت گیرانه صنعت خورشیدی که دقیق ترین ضریب تلفات سایه (Shading Loss Factor) را محاسبه می کند و مورد تایید بانک ها برای وام دهی است.

• Helioscope: برای طراحی سریع و جانمایی روی نقشه های گوگل مپ، که به ما اجازه می دهد در چند دقیقه چیدمان های مختلف را برای فرار از سایه تست کنیم.

• SketchUp + Skelion: برای مدل سازی دقیق سقف های پیچیده و شیروانی هایی که زوایای خاص دارند.

برداشت افق پروفایل

هدف این است که زاویه ارتفاع (Elevation) افق را در جهت های مختلف (از شرق تا غرب) ثبت کنید. این کار را می توان با دوربین های نقشه برداری (تئودولیت) یا اپلیکیشن های تخصصی انجام داد.

خروجی مورد انتظار

ابزار شما (چه دستی و چه نرم افزاری) باید بتواند به شما بگوید که: “در ماه دی، از ساعت ۸ تا ۱۰ صبح، ردیف آخر سایه دارد.” این خروجی مبنای طراحی آرایه پنل خواهد بود.

 در گزارش PVsyst تلفات سایه را چگونه بررسی کنیم؟

خروجی سایه سنجی حرفه ای فقط مشخص کردن ساعت هایی که یک ردیف در سایه قرار می گیرد نیست. در پروژه هایی که با PVsyst تحلیل می شوند باید بین کاهش تابش ناشی از سایه و افت الکتریکی ناشی از نامتوازن شدن عملکرد ماژول ها تفاوت قائل شد.

PVsyst نیز این دو اثر را جداگانه مدل می کند؛ بنابراین ممکن است سطح محدودی از پنل در سایه باشد، اما افت توان الکتریکی آرایه به دلیل نحوه اتصال سلول ها، دیودهای بای پس و استرینگ ها بیشتر از درصد سطح سایه خورده باشد.

 ۱. تلفات تابشی یا Linear Shading Loss

اولین اثر سایه، کاهش تابشی است که واقعاً به سطح پنل می رسد. PVsyst این بخش را به عنوان Linear Shading در نظر می گیرد؛ یعنی بخشی از تابش خورشید که به دلیل قرار گرفتن مانع بین خورشید و آرایه از دست می رود.

برای مثال، سایه ساختمان، درخت، ردیف جلویی پنل ها یا سایر موانع نزدیک می تواند باعث کاهش تابش مستقیم دریافتی آرایه شود.

 ۲. تلفات الکتریکی سایه یا Electrical Shading Loss

کاهش تابش تمام داستان نیست. اگر سایه به صورت نامتقارن روی سلول ها یا ماژول های یک استرینگ قرار بگیرد، اختلاف جریان ایجاد می شود و Mismatch Loss به وجود می آید.

در مستندات رسمی PVsyst، Electrical Shading به عنوان افت اضافه ای معرفی شده که هنگام تبدیل تابش دریافتی به توان الکتریکی و به دلیل نامتوازن بودن تابش روی سلول ها و ماژول ها ایجاد می شود.

به همین دلیل ممکن است دو آرایه با درصد سطح سایه مشابه، تلفات انرژی متفاوتی داشته باشند.

 ۳. چه زمانی Module Layout اهمیت پیدا می کند؟

برای پروژه هایی که سایه جزئی و پیچیده دارند، فقط دانستن درصد سطح سایه کافی نیست. ابزار Module Layout در PVsyst موقعیت واقعی هر ماژول در مدل سه بعدی و نحوه اتصال آن به استرینگ ها را در محاسبات وارد می کند تا اثر الکتریکی سایه دقیق تر بررسی شود.

این موضوع به خصوص در سایت هایی اهمیت دارد که:

• سایه ساختمان یا دیوار فقط بخشی از یک ردیف را درگیر می کند؛
• دکل، کابل یا موانع باریک روی تعداد محدودی سلول سایه ایجاد می کنند؛
• چند استرینگ با الگوی سایه متفاوت به یک اینورتر متصل هستند؛
• هدف، مقایسه دقیق چند Layout یا روش Stringing است.

بنابراین هنگام بررسی گزارش سایه نیروگاه، فقط به یک عدد تحت عنوان «درصد سایه» اکتفا نکنید. Linear Shading، Electrical Shading Loss و نحوه توزیع سایه روی آرایه باید در کنار یکدیگر تحلیل شوند.

متدهای پیشرفته و استاندارد ارزیابی سایه در پروژه های کلان

برای درک بهتر فرآیند سایه سنجی، استانداردهای به کار رفته در یکی از پروژه های موفق خورشیدی روی سقف ساختمان مرکزی بانک توسعه آسیایی (ADB) را بررسی می کنیم. در این پروژه برای مقابله با سایه اندازی شدید ساختمان های جنوب غربی، از دو روش مکمل و دقیق استفاده شد که امروزه الگوی بسیاری از توسعه دهندگان نیروگاه های خورشیدی است:

۱. روش تصویربرداری کروی (Spherical Picture Method)



این تکنیک یکی از سریع ترین روش ها برای به دست آوردن «پنجره خورشیدی» یک سایت بدون نیاز به جمع آوری داده های خارجی است. در این متد:

• از یک دوربین دیجیتال مجهز به لنز چشم ماهی (Fish-eye)، قطب نما و دستگاه موقعیت یاب (GPS) استفاده می شود.

• تصاویر مستقیماً با زاویه رو به بالا از نقاط کلیدی سقف یا زمین ثبت می شوند تا تمامی موانع فیزیکی موجود در دید آسمان ضبط شوند.

• تصاویر با نرم افزارهای پردازشگر اصلاح شده و سپس روی نمودار مسیر خورشید (Sun Path Chart) که برای طول و عرض جغرافیایی همان منطقه تهیه شده، قرار می گیرند (مانند خروجی نرم افزار PVsyst)

۲. روش شبیه سازی سه بعدی با نرم افزار (3D Simulation Method)

برای دقت بالاتر، ابعاد فیزیکی سقف و سازه های اطراف (مانند برج های مجاور) از طریق نقشه های شهری یا تصاویر ماهواره ای جمع آوری می شود.

• در این روش، ابزار مدل سازی سه بعدی با ردیابی مسیر خورشید، اثر سایه اندازی هر یک از ساختمان های اطراف را بر اساس ارتفاع، مساحت و جهت گیری آن ها نسبت به آرایه پنل ها محاسبه می کند.

• نرم افزار به طور خودکار منحنی های هم سایه (Iso-shading diagrams) را تولید کرده و درصد تلفات ناشی از پرتوهای مستقیم و پراکنده را بهینه سازی می کند.



نکته قابل توجه: مقایسه خروجی این دو روش در پروژه ADB نشان داد که ارزیابی سیستم با روش اول (تصویربرداری کروی)، نسبت عملکرد (Performance Ratio) را ۱.۷ درصد بالاتر از روش شبیه سازی سه بعدی تخمین می زند که معادل ۱.۲۳ درصد تولید انرژی بیشتر در طول سال است.

راهکارهای طراحی آرایه پنل برای کاهش تلفات خورشیدی

طراحی هوشمندانه می تواند اثر سایه اجتناب ناپذیر را خنثی یا کم رنگ کند.

راهکارهای هندسی (Layout & Spacing)

• افزایش فاصله ردیف ها: در مناطقی که زمین محدودیت ندارد، فاصله ردیف ها (Pitch) را طوری تنظیم کنید که در روز اول زمستان (کوتاه ترین روز)، حداقل ۴ ساعت بدون سایه (Solar Window) داشته باشید.

• چیدمان Landscape: در برخی سناریوهای سایه (مثل سایه افقی پایین)، چیدمان افقی (Landscape) پنل ها می تواند عملکرد بهتری نسبت به عمودی (Portrait) داشته باشد، زیرا دیودهای بای پس بهتر عمل می کنند.

فاصله مناسب بین ردیف پنل های خورشیدی چگونه محاسبه می شود؟

در نیروگاه های زمینی یا سیستم هایی که چند ردیف پنل پشت سر یکدیگر نصب می شوند، فاصله بین ردیف ها باید به گونه ای انتخاب شود که سایه ردیف جلو در ساعات مهم تولید روی ردیف بعدی قرار نگیرد. از طرف دیگر، افزایش بیش از حد فاصله ردیف ها باعث افزایش زمین موردنیاز و کاهش ظرفیت قابل نصب در یک مساحت مشخص می شود. بنابراین طراحی مناسب باید بین کاهش Self-shading و استفاده بهینه از زمین تعادل ایجاد کند.

در یک مطالعه مهندسی منتشرشده در International Journal of Low-Carbon Technologies وابسته به Oxford Academic، فاصله بین ردیف های آرایه فتوولتائیک بر اساس ارتفاع آرایه، طول سایه و موقعیت خورشید محاسبه شده است. در این روش، ارتفاع و آزیموت خورشید از Sun Path سایت استخراج شده و طول سایه برای تعیین حداقل فاصله بین ردیف ها مورد استفاده قرار می گیرد.

برای یک آرایه ثابت و در حالت ساده شده هندسی، Pitch موردنیاز را می توان با رابطه زیر تخمین زد:

P = L × cos(β) + [L × sin(β) ÷ tan(α)]

این رابطه را می توان به شکل معادل زیر نیز نوشت:

P = L × sin(α + β) ÷ sin(α)

که در آن:

• P: فاصله Pitch بین دو ردیف
• L: طول سطح شیب دار پنل یا آرایه در جهت شیب
• β: زاویه Tilt پنل نسبت به سطح افق
• α: ارتفاع خورشید در زمان مبنای طراحی

بخش اول رابطه یعنی L × cos(β)، تصویر افقی آرایه روی زمین است و بخش دوم یعنی L × sin(β) ÷ tan(α)، فاصله ای است که برای عبور سایه ردیف جلو در ارتفاع مشخص خورشید نیاز داریم.

اگر هدف فقط محاسبه فاصله خالی بین انتهای یک ردیف و ابتدای ردیف بعدی باشد، می توان از رابطه زیر استفاده کرد:

فاصله خالی = L × sin(β) ÷ tan(α)

مثال محاسبه فاصله ردیف های پنل خورشیدی

فرض کنید طول سطح شیب دار آرایه در جهت شیب ۲ متر، زاویه نصب پنل ها ۳۰ درجه و ارتفاع خورشید در زمان مبنای طراحی ۲۵ درجه باشد.

ابتدا تصویر افقی آرایه محاسبه می شود:

2 × cos(30°) ≈ 1.73 متر

ارتفاع لبه بالایی آرایه نسبت به لبه پایینی نیز برابر است با:

2 × sin(30°) = 1 متر

در ارتفاع خورشیدی ۲۵ درجه، طول سایه تقریبی این اختلاف ارتفاع برابر خواهد بود با:

1 ÷ tan(25°) ≈ 2.14 متر

بنابراین Pitch تقریبی:

1.73 + 2.14 ≈ 3.87 متر

خواهد بود.

در نتیجه فاصله خالی تقریبی بین انتهای یک ردیف و ابتدای ردیف بعدی حدود:

2.14 متر

است.

این عدد یک محاسبه هندسی اولیه است و نباید به عنوان فاصله ثابت و مناسب برای تمام نیروگاه ها در نظر گرفته شود. مختصات جغرافیایی سایت، Tilt و Azimuth آرایه، ابعاد واقعی میزها، توپوگرافی زمین، ارتفاع سازه و بازه زمانی که طراح قصد جلوگیری از سایه را دارد می توانند فاصله نهایی را تغییر دهند. همان مطالعه Oxford Academic نیز تأکید می کند که فاصله بین ردیف ها به موقعیت جغرافیایی نیروگاه وابسته است و برای سایت های مختلف مقادیر متفاوتی به دست می آید.

در طراحی حرفه ای نیروگاه بهتر است این محاسبه به عنوان برآورد اولیه فاصله ردیف ها استفاده شود و نتیجه نهایی با شبیه سازی سایه کنترل شود. در مستندات رسمی PVsyst نیز محاسبه Mutual Shading بین ردیف ها بر اساس عرض آرایه، Tilt، موقعیت خورشید و Row Spacing انجام می شود و Pitch یکی از پارامترهای مستقیم طراحی و بهینه سازی آرایه است.



راهکارهای الکتریکی (Stringing & MPPT)

• زون بندی استرینگ ها: پنل هایی که الگوی سایه مشابه دارند را در یک استرینگ قرار دهید. هرگز پنلی که سایه می خورد را با پنلی که همیشه در آفتاب است در یک استرینگ سری نکنید.

• استفاده از اینورترهای چند MPPT: استرینگ های سایه گیر را به یک ورودی MPPT جداگانه متصل کنید تا افت ولتاژ آن ها روی سایر استرینگ های سالم تأثیر نگذارد.

• اپتیمایزرها (Optimizers): در شرایط سایه شدید و پراکنده، استفاده از اپتیمایزر یا میکرواینورتر می تواند تلفات را به حداقل برساند (هرچند هزینه را بالا می برد).

مثال عملی: چرا بیشترین ظرفیت نصب همیشه بهترین طراحی نیست؟

در طراحی نیروگاه خورشیدی، کم کردن فاصله ردیف ها باعث می شود تعداد بیشتری پنل در یک مساحت مشخص نصب شود؛ اما این تصمیم الزاماً به معنی تولید انرژی بیشتر نیست. با کاهش Pitch، نسبت سطح اشغال یا GCR افزایش پیدا می کند و احتمال سایه اندازی متقابل ردیف ها، به خصوص در ساعات کم ارتفاع خورشید، بیشتر می شود.

طبق مستندات رسمی PVsyst درباره سایه بین ردیف های پنل خورشیدی، محاسبه Mutual Shading بین ردیف ها به عواملی مانند عرض آرایه، زاویه Tilt، موقعیت خورشید و فاصله ردیف ها وابسته است. بنابراین Pitch نباید فقط با هدف جا دادن تعداد بیشتری پنل انتخاب شود و اثر آن بر تلفات سایه نیز باید در شبیه سازی نهایی بررسی شود.

برای درک بهتر، فرض کنید در یک سایت سه گزینه مختلف برای فاصله ردیف ها در نظر گرفته شده است. در هر سه حالت، نوع پنل، زاویه نصب، جهت آرایه و شرایط سایت ثابت است و فقط Pitch تغییر می کند.

سناریو	Pitch ردیف ها	GCR تقریبی	استفاده از زمین	ریسک Self-shading	تصمیم طراحی
چیدمان فشرده	۳ متر	۶۶.۷٪	بسیار بالا	بالا	فقط پس از بررسی تلفات انرژی
چیدمان متعادل	۳.۵ متر	۵۷.۱٪	متعادل	متوسط	گزینه مناسب برای مقایسه در شبیه سازی
چیدمان باز	۴ متر	۵۰٪	کمتر	پایین تر	مناسب در صورت نبود محدودیت زمین

در این مثال فرض شده عرض مؤثر آرایه ۲ متر است و GCR از نسبت عرض آرایه به Pitch به دست آمده است. این اعداد فقط برای توضیح رابطه میان Pitch، GCR و Self-shading هستند و مقدار بهینه برای یک نیروگاه واقعی محسوب نمی شوند.

طبق تعریف PVsyst، در آرایه های ردیفی GCR را می توان به صورت نسبت عرض ردیف به Pitch بیان کرد؛ بنابراین با کاهش فاصله بین ردیف ها، GCR افزایش پیدا می کند.

برای مثال:

GCR = عرض آرایه ÷ Pitch

برای ردیفی با عرض ۲ متر و Pitch برابر ۳ متر:

GCR = 2 ÷ 3 ≈ 66.7٪

و اگر Pitch به ۴ متر افزایش پیدا کند:

GCR = 2 ÷ 4 = 50٪

بنابراین افزایش Pitch می تواند سایه اندازی متقابل را کاهش دهد، اما در مقابل فضای بیشتری برای هر ردیف مصرف می شود و ممکن است تعداد پنل های قابل نصب در زمین کاهش پیدا کند.

نتیجه این مثال چیست؟

هدف طراحی، پیدا کردن بیشترین فاصله ممکن بین پنل ها نیست؛ همان طور که نصب بیشترین تعداد پنل نیز همیشه بهترین گزینه نیست. طراح باید نقطه ای را پیدا کند که در آن افزایش ظرفیت نصب ناشی از فشرده تر شدن آرایه، ارزش بیشتری از انرژی ازدست رفته بر اثر Self-shading داشته باشد.

به همین دلیل بهتر است چند سناریوی مختلف Pitch و GCR در نرم افزار شبیه سازی شوند و برای هرکدام حداقل این موارد مقایسه شوند:

• ظرفیت DC قابل نصب
• تلفات Near Shading
• تلفات الکتریکی ناشی از سایه
• تولید سالانه انرژی
• مساحت زمین موردنیاز

انتخاب نهایی باید بر اساس تولید انرژی سالانه و محدودیت های واقعی زمین انجام شود، نه صرفاً تعداد پنل قابل نصب.

چک لیست بازدید سایت سایه سنجی

این جدول را می توانید در بازدیدهای خود استفاده کنید.

ردیف	آیتم مورد بررسی	توضیحات / مقادیر ثبت شده	وضعیت (OK/NOK)
۱	مختصات جغرافیایی	Latitude / Longitude دقیق سایت	—
۲	جهت جغرافیایی (Azimuth)	انحراف زمین یا سقف نسبت به جنوب	—
۳	افق شرقی	ارتفاع موانع دوردست در شرق (طلوع)	—
۴	افق غربی	ارتفاع موانع دوردست در غرب (غروب)	—
۵	افق جنوبی	مهم ترین بخش برای زمستان (ارتفاع موانع)	—
۶	موانع نزدیک (درخت/ساختمان)	ارتفاع، فاصله از محل نصب، عرض مانع	—
۷	ریسک تغییرات آینده	احتمال رشد درخت یا ساخت وساز همسایه	—
۸	محدودیت های دسترسی	مسیر کابل کشی، فنس، حریم ها	—
بخش تصمیم گیری نهایی
۹	تصمیم در مورد موانع	حذف مانع / جابجایی آرایه / پذیرش سایه	—
۱۰	استراتژی الکتریکی	نیاز به اپتیمایزر / زون بندی خاص MPPT	—

اشتباهات رایج که خروجی را غیرواقعی می کند

۱. قضاوت با مشاهده لحظه ای: اینکه ساعت ۱۲ ظهر سایه ای نمی بینید، تضمینی برای عدم وجود سایه در ساعت ۳ عصر یا در فصل زمستان نیست.

۲. نادیده گرفتن افق: عدم محاسبه کوه های دوردست باعث می شود تخمین تولید نرم افزار با واقعیت همخوانی نداشته باشد.

۳. فشرده سازی بیش از حد (GCR بالا): برای گرفتن ظرفیت بیشتر، ردیف ها را چنان نزدیک می کنند که تلفات Self-shading سود حاصل از پنل اضافه را خنثی می کند.

۴. برداشت ناقص: ثبت نکردن “فاصله” مانع تا پنل (فقط ثبت ارتفاع کافی نیست).

۵. نادیده گرفتن سازه های آینده (Future Structures) یکی از مهلک ترین اشتباهات در طراحی، تمرکز مطلق بر وضعیت «حال حاضر» سایت است. همان طور که در پروژه های استاندارد جهانی توصیه می شود، سایه سنجی باید پویا باشد. به عنوان مثال، اگر در طرح تفصیلی منطقه یا شرکت شما احداث یک پارکینگ طبقاتی یا یک آتریوم جدید در مجاورت نیروگاه پیش بینی شده است، این سازه ها باید فوراً به مدل سه بعدی شبیه سازی اضافه شوند تا نقشه سایه اندازی در سال های آینده (مخصوصاً سایه های برخاسته از جهت جنوب غربی در عصرها) از هم اکنون محاسبه و مدیریت شود.

تجربه میدانی دنیا سولار:

۳ قانون طلایی که در کتاب ها نیست

در طول اجرای بیش از ۱۰۰ پروژه صنعتی و خانگی، تیم فنی دنیا سولار با نکاتی روبه رو شده است که در سایه سنجی میدانی اهمیت زیادی دارند و اگر در مرحله طراحی نادیده گرفته شوند، می توانند در سال های بعد باعث افزایش تلفات تولید شوند:

• 1. قانون رشد درختان: در سایه سنجی باغ ها، ویلاها و سایت هایی که درخت یا پوشش گیاهی در اطراف آرایه وجود دارد، فقط وضعیت فعلی بررسی نمی شود. رشد چندساله درختان نیز باید در نظر گرفته شود؛ زیرا درختی که امروز مزاحم مسیر تابش نیست، ممکن است در آینده بخشی از آرایه یا یک استرینگ را در ساعات مشخصی از روز تحت سایه قرار دهد.
  2. کابل ها و دکل های مخابراتی: کابل های هوایی، سیم های دکل، فنس و سایر موانع باریک می توانند سایه ای محدود اما متمرکز روی تعدادی از سلول ها ایجاد کنند. کوچک بودن سطح سایه به معنی بی اهمیت بودن آن نیست؛ زیرا سایه جزئی روی سلول ها می تواند باعث محدود شدن جریان و ایجاد Mismatch الکتریکی شود. PVsyst نیز برای بررسی این نوع موانع قابلیت مخصوص Thin Objects را در نظر گرفته و تأثیر موانعی مانند سیم های برق و فنس را جداگانه در محاسبات تلفات سایه بررسی می کند. شناسایی صحیح این موانع در بازدید سایت و وارد کردن دقیق موقعیت آن ها در مدل سایه سنجی اهمیت زیادی دارد.
  3. سایه موانع در زمستان: با کاهش ارتفاع خورشید در ماه های زمستان، طول سایه موانعی مانند دودکش، دیوار، سازه و تجهیزات پشت بام افزایش پیدا می کند. به همین دلیل، مانعی که در تابستان تأثیر ناچیزی دارد ممکن است در زمستان بخشی از آرایه را برای مدت قابل توجهی تحت سایه قرار دهد. در طراحی نیروگاه باید شرایط بحرانی زمستان و مسیر خورشید در مختصات واقعی سایت بررسی شود و تصمیم گیری فقط بر اساس وضعیت تابش در ماه های گرم یا میانگین سالانه انجام نشود.

در پروژه های واقعی، کیفیت سایه سنجی فقط به خروجی نرم افزار وابسته نیست و تجربه بازدید میدانی، دقت تیم طراحی و هماهنگی در مرحله اجرا نقش تعیین کننده ای دارد؛ موضوعی که هنگام انتخاب بهترین پیمانکار نیروگاه خورشیدی باید جدی گرفته شود.

جمع بندی

سایه سنجی دقیق، پایه و اساس طراحی آرایه پنل کارآمد است. برای کاهش تلفات خورشیدی، مسیر زیر را طی کنید:

• اول: برداشت دقیق میدانی (موانع + افق).

• دوم: تبدیل داده ها به زون های مجاز و غیرمجاز نصب.

• سوم: اعمال راهکارهای هندسی (فاصله ردیف) و الکتریکی (مدیریت استرینگ ها).

اقدام بعدی: اگر در مرحله طراحی نیروگاه هستید یا نیاز به بررسی پتانسیل سایه در زمین خود دارید، داده های چک لیست بالا را تکمیل کرده و برای تیم فنی ارسال کنید تا ارزیابی اولیه انجام شود.

سوالات متداول



۱. سایه سنجی نیروگاه خورشیدی چیست؟

فرآیند تحلیل موانع محیطی و مسیر حرکت خورشید برای پیش بینی نقاط سایه انداز و تخمین تلفات تولید انرژی.

۲. تفاوت سایه نزدیک و سایه افق در چیست؟

سایه نزدیک (درخت/دکل) موضعی و خطرناک برای پنل است؛ سایه افق (کوه) کلی است و فقط ساعات تولید را کم می کند.

۳. چرا سایه کوچک می تواند افت بزرگ ایجاد کند؟

چون پنل ها سری هستند؛ سایه روی یک سلول مثل یک شیر بسته در مسیر آب عمل کرده و جریان کل مدار را محدود می کند.

۴. پدیده Self-shading چیست؟

سایه اندازی ردیف های جلویی پنل روی ردیف های عقبی که معمولاً در زمستان یا ساعات ابتدایی/انتهایی روز رخ می دهد.

۵. GCR در طراحی نیروگاه چه اهمیتی دارد؟

نسبت سطح پوشش پنل به زمین است؛ هرچه کمتر باشد سایه کمتر است اما استفاده از زمین غیربهینه تر می شود. باید تعادل ایجاد کرد.

۶. چه زمانی باید فاصله ردیف ها را افزایش دهیم؟

زمانی که زمین کافی داریم و می خواهیم تلفات سایه زمستانی (Self-shading) را به حداقل برسانیم.

۷. ابزارهای ساده سایه سنجی چه خروجی می دهند؟

معمولاً دیاگرام مسیر خورشید و ساعات سایه اندازی در ماه های مختلف سال را مشخص می کنند.

۸. مهم ترین آیتم های چک لیست بازدید سایت چیست؟

مختصات دقیق، ارتفاع و فاصله موانع نزدیک، و پروفایل خط افق در جهات مختلف.
