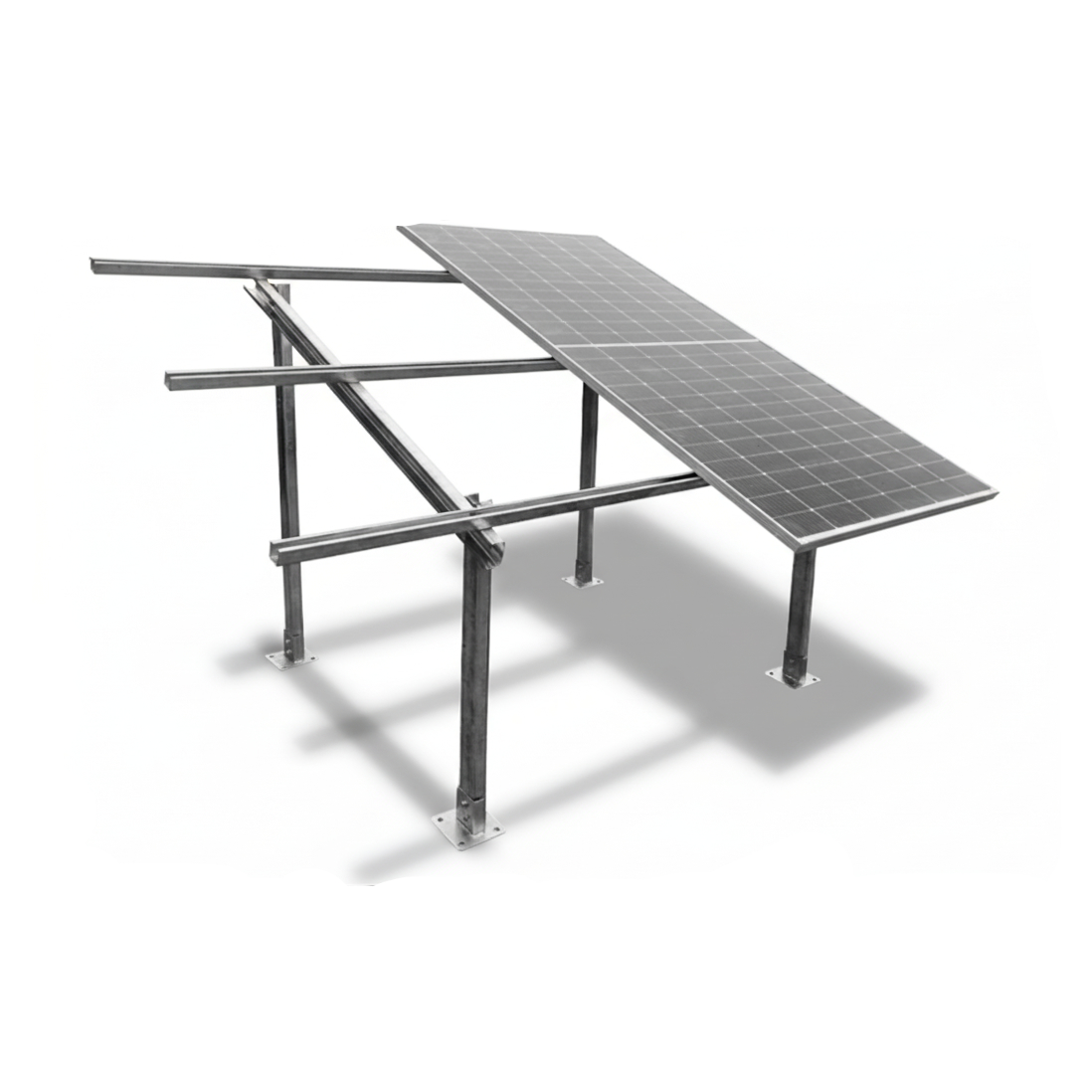

استراکچر کوبشی – سایز پنل 590W, 600W, 620W

در پروژه های بزرگ خورشیدی، سرعت نصب، استحکام فونداسیون و هزینه های تمام شده، سه فاکتور تعیین کننده هستند. همزمان با ورود پنل های نسل جدید 590W, 600W و 620W که ابعاد بزرگتری دارند، نیاز به فونداسیون های مهندسی شده و مستحکم در پروژه های زمینی (Ground-Mount) بیش از پیش احساس می شود. استراکچر کوبشی (Pile Driving Structure)، راه حل استاندارد جهانی برای نصب سریع و مقیاس پذیر نیروگاه های خورشیدی است.

این سیستم که بر پایه کوبیدن پایه های فولادی گالوانیزه به صورت مستقیم در زمین استوار است، نیاز به حفاری، بتن ریزی و زمان خشک شدن بتن را به طور کامل حذف می کند. این محصول به طور خاص برای مهار پنل های بزرگ 590 الی 620 وات در مزارع خورشیدی (Solar Farms) و پروژه های صنعتی بزرگ طراحی شده و پایداری بلندمدت سیستم را در برابر بادهای شدید و شرایط سخت محیطی تضمین می نماید.

چرا نیروگاه های زمینی به استراکچر کوبشی (پایه کوبی) نیاز دارند؟

هنگامی که مقیاس پروژه از یک نیروگاه خانگی فراتر رفته و به صدها کیلووات یا مگاوات می رسد، استفاده از فونداسیون بتنی پیش ساخته یا بتن درجا، هم از نظر لجستیکی و هم از نظر زمان، بسیار پرهزینه و کند خواهد بود. پنل های بزرگ 590W تا 620W نیز فشار باد بسیار زیادی را به سازه وارد می کنند.

1. سرعت نصب برق آسا: در پروژه های نیروگاهی، زمان یک فاکتور حیاتی است. با استفاده از دستگاه های پایه کوب هیدرولیکی، می توان صدها پایه را در یک روز نصب کرد. این سرعت با هیچ روش دیگری قابل مقایسه نیست.
2. حذف کامل بتن ریزی: این سیستم نیاز به آب، سیمان، میکسر و زمان خشک شدن (Curing) را حذف می کند. این مزیت در مناطق دورافتاده و بیابانی که دسترسی به آب و مصالح دشوار است، یک مزیت استراتژیک محسوب می شود.
3. استحکام فوق العاده: پایه ها (Piles) به عمق ۱.۵ تا ۲.۵ متری زمین کوبیده می شوند و با خاک اطراف یکپارچه می گردند. این فونداسیون عمیق، مقاومت بی نظیری در برابر نیروی بالابرنده باد (Uplift) و بارهای جانبی ایجاد می کند.
4. کاهش هزینه های تمام شده در مقیاس: اگرچه نیاز به ماشین آلات تخصصی دارد، اما در پروژه های بزرگ، حذف هزینه های هنگفت مصالح بتنی، حفاری و نیروی کار، هزینه تمام شده (LCOE) را به شدت کاهش می دهد.

استراکچر کوبشی، استاندارد طلایی برای ساخت نیروگاه های زمینی با پنل های سایز بزرگ است.

ویژگی های کلیدی و مزایای استراتژیک سازه پایه کوبشی

این محصول یک راه حل مهندسی دقیق بر پایه علم ژئوتکنیک و مقاومت مصالح است.

۱. الزام به آزمایش خاک (ژئوتکنیک)

مهم ترین پیش نیاز این سیستم، انجام آزمایش ژئوتکنیک خاک است. این سازه برای خاک های رسی، لوم و ماسه ای متراکم ایده آل است. اما برای زمین های سنگلاخی (Rocky Ground) یا خاک های بسیار سست و باتلاقی مناسب نیست. مهندسی پروژه بر اساس نتایج آزمایش خاک انجام می شود.

۲. فولاد گالوانیزه گرم (Hot-Dip Galvanized)

تمامی پایه ها، ریل ها و اتصالات از فولاد سازه ای با پوشش گالوانیزه گرم سنگین (معمولاً بالای ۸۰ میکرون) ساخته می شوند. از آنجایی که پایه مستقیماً در خاک قرار می گیرد، این پوشش ضخیم برای جلوگیری از خوردگی و زنگ زدگی در خاک های اسیدی یا مرطوب، و تضمین عمر ۲۵ ساله، حیاتی است.

۳. قابلیت تنظیم برای شیب ملایم

برخلاف فونداسیون بتنی که نیاز به سطح کاملاً صاف دارد، در سیستم کوبشی می توان پایه ها را در ارتفاع های مختلف تنظیم کرد تا ریل ها و پنل ها در یک تراز کاملاً صاف قرار گیرند. این ویژگی برای نصب در زمین های دارای شیب ملایم (تا حدود ۵ الی ۱۰ درجه) فوق العاده کاربردی است.

۴. حداقل تخریب زیست محیطی

چون نیازی به حفاری گسترده (Excavation) و جابجایی خاک نیست، آسیب به محیط زیست و توپوگرافی منطقه به حداقل می رسد. همچنین در پایان عمر نیروگاه، خارج کردن پایه ها و بازگرداندن زمین به حالت اولیه بسیار آسان تر از تخریب بتن است.

جدول مشخصات فنی محصول (استراکچر کوبشی)

این جدول مشخصات فنی رایج برای یک سیستم پایه کوبی مهندسی را نشان می دهد.

کاربردهای اصلی استراکچر پایه کوبشی

این سیستم به طور خاص برای پروژه هایی با مشخصات زیر طراحی شده است:

• نیروگاه های خورشیدی مگاواتی (Utility-Scale): پروژه هایی که صدها یا هزاران پنل در آن ها نصب می شود.
• پروژه های صنعتی و کشاورزی: نصب پنل ها در زمین های باز مجاور کارخانجات، مرغداری ها یا پمپ های آب کشاورزی.
• مناطق با لجستیک دشوار: مناطقی که حمل سیمان و آب برای بتن ریزی گران یا غیرممکن است (مانند مناطق کویری).
• پروژه های با جدول زمانی فشرده: زمانی که پروژه باید در کوتاه ترین زمان ممکن به بهره برداری برسد.

“در یک پروژه مگاواتی، موفقیت یا شکست به سرعت نصب بستگی دارد. ما نمی توانیم ۶ ماه منتظر بمانیم تا هزاران فونداسیون بتنی آماده شوند. با سیستم پایه کوبی و دو دستگاه، ما روزانه تا ۳۰۰ پایه نصب می کنیم. در پروژه های بزرگ، خاک مناسب به معنای استفاده از سیستم کوبشی است؛ این یک انتخاب نیست، یک ضرورت اقتصادی و مهندسی است.”

پرسش های متداول

۱. آیا استراکچر کوبشی برای هر نوع خاکی مناسب است؟

خیر. این مهم ترین محدودیت است. این سیستم برای خاک های سنگی، سنگلاخی یا خاک های بسیار نرم و باتلاقی که چسبندگی کافی ندارند، مناسب نیست. انجام “آزمایش ژئوتکنیک” و “تست کشش پایه” (Pull-Out Test) قبل از شروع هر پروژه ای الزامی است.

۲. آیا این سازه برای پشت بام هم قابل استفاده است؟

خیر، به هیچ وجه. این سیستم منحصراً برای نصب بر روی زمین (Ground-Mount) طراحی شده است.

۳. مقاومت پایه ها در برابر زنگ زدگی و خوردگی در خاک چقدر است؟

بسیار بالا. به شرطی که از فولاد باکیفیت و پوشش گالوانیزه گرم (Hot-Dip Galvanized) سنگین مطابق با استانداردها استفاده شود، این پایه ها برای مقاومت در برابر رطوبت و اسیدیته خاک تا بیش از ۲۵ سال طراحی شده اند.

۴. آیا نصب کوبشی گرانتر از بتن نیست؟

در مقیاس کوچک (مثلاً یک پروژه ۱۰ کیلوواتی)، هزینه آوردن دستگاه پایه کوب ممکن است گرانتر باشد. اما در مقیاس های بزرگ (نیروگاهی)، صرفه جویی عظیم در زمان، نیروی کار و حذف کامل هزینه خرید و حمل بتن، باعث می شود که سیستم کوبشی بسیار مقرون به صرفه تر باشد.
